주요 줄걸이 용구 점검 및 관리 (안전보건스티커)





와이어로프슬링 종류



로프 슬링의 종류는 인양 줄수, 심블(thimble)의 유무 및 와이어로프와 마스터 링크, 중 간 링크, 훅(이하 부속 "쇠붙이라" 한다.)과의 조합, 와이어로프의 종류에 따라 다음과 같이 구분한다



로프 슬링의 구분 및 기호

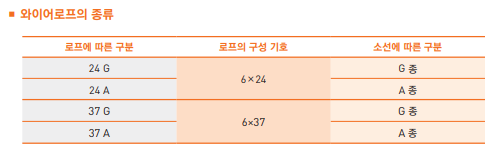

와이어로프의 종류



와이어로프슬링 모양 및 치수



1줄형 로프 슬링의 예(기본형)







(좌) 2줄형 로프 슬링               (우) 3줄형 로프 슬링







4줄형 로프 슬링(양끝 심볼과 한끝 훅 있음)

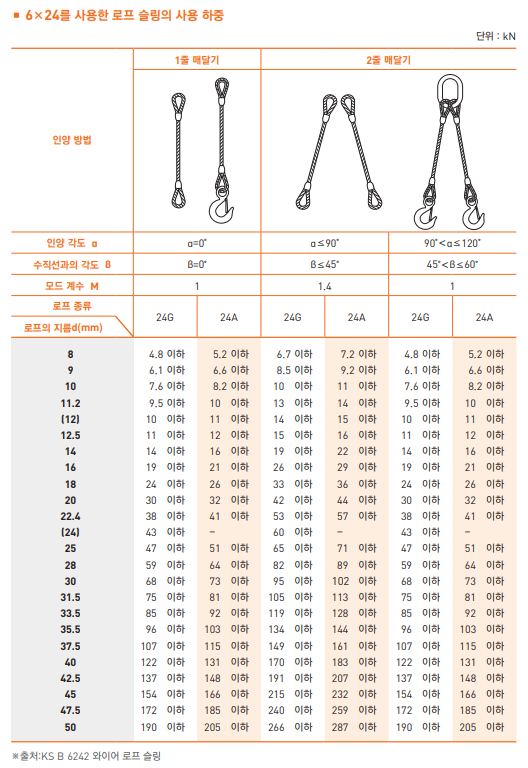

6x24를 사용한 로프 슬링의 사용 하중

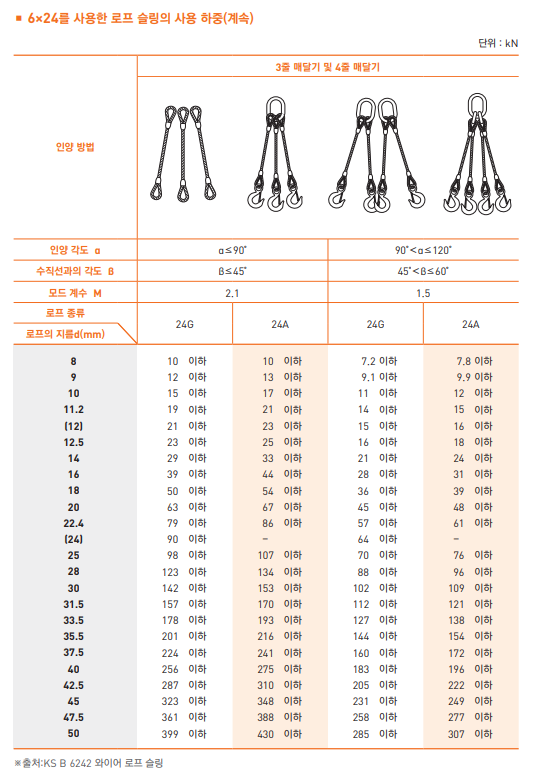

6x24를 사용한 로프 슬링의 사용 하중(계속)







와이어로프슬링 호칭 및 표시방법



■제품의 호칭 방법

 로프 슬링의 호칭 방법은 규격 명칭 또는 규격 번호 및 상품명, 로프 슬 링의 구분 사용 하중에 따른다. - 예) 와이어 로프 슬링, SS, 24G, 14mm×5m, 14kN

■표시 방법

로프 슬링의 슬리브 또는 마스터 링크의 기계적 강도가 감소되는 일이 없는 방법으로 다음 사항을 표시한다. • 기본 사용 하중 • 인양 각도에 의한 사용 하중(2줄형 이상의 경우) • 제조업자 명 또는 그 약호





와이어로프슬링 사용 시 주의사항



• 하물에 적합한 로프 슬링을 선택하여 사용한다.

• 사용 하중을 초과하여 사용하여서는 안 된다







• 인양 각도를 정확히 측정할 수 있는 경우는, 인양 각도에 따른 하중의 변화를 고려한 사용하중 내에서 사용하고 인양 각도는 60°이내가 바람 직하다
